題記

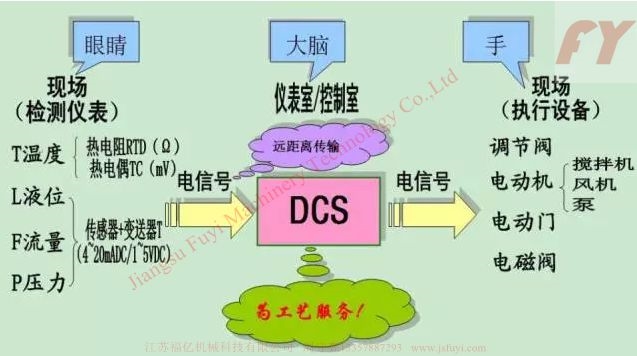

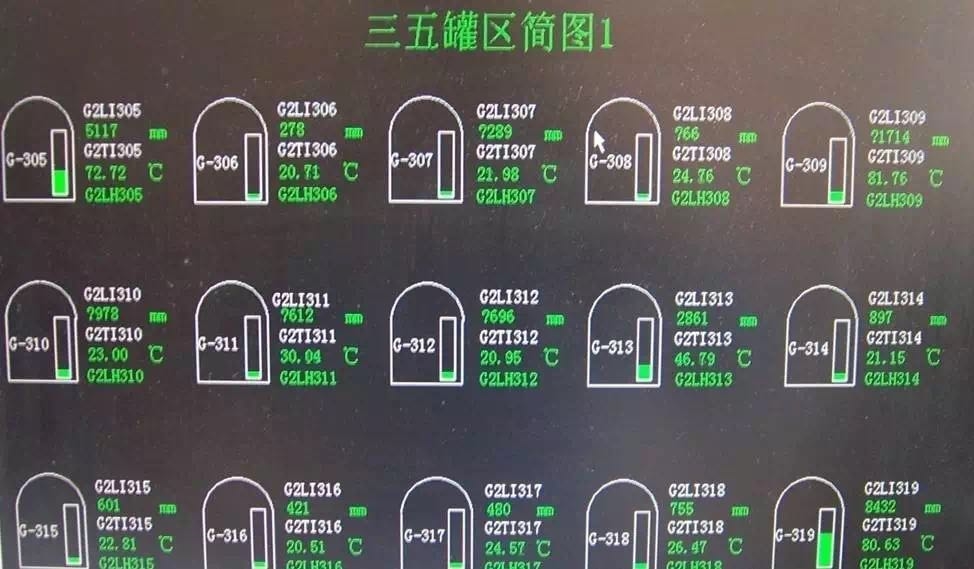

DCS系統通過某種通信網絡將分布在工業現場附近的現場控制站和控制中心的操作員站及工程師站等連接起來，以完成對現場生產設備的分散控制和集中操作管理。而隨著設備的老化，設備和DCS 的故障率將越來越高，我們儀控成員將需要盡^大努力，認真巡檢、維護，將事故隱患消除在萌芽狀態之中，以保證DCS設備及生產的安全運行。
No.1
Q:DCS 操作站屏幕突然黑屏，2-3秒自動恢復正常顯示。
A:原因分析：
供電電路，接線不牢；接觸不好；
操作站顯示器受到別的信號干擾；
空開、供電電纜有缺陷；
預防措施：
在建設的時候一定要做好，電纜的保護工作；
建設期間，接線要牢固；不能圖一時省事；
后期使用的時候，操作站上的電源不能用作別的用途，只能用于操作站顯示供電；
操作站的屏幕附近不能讓別的信號源，以免有干擾產生。
No.2
Q: 主控室集中控制的，使用EPKS 冗余FTE的裝置。出現一路FTE故障導致整個裝置操作站不能操作，數據都看不見。
A: 原因分析：
FTE冗余線路被破壞；
解決措施：
當裝置停止的時候，測試FTE Y G 冗余功能是否正常。
No.3
Q: 如何簡單檢查DCS系統接地?
A: DCS接地是一個很復雜的問題，涉及到接地地點，接地方式，接地電阻大小等從現場到DCS機柜的諸多節點和環節。但日常對DCS的常規檢查主要有幾個方面：
1、DCS機柜應采用單點接地方式，檢查是否有可能導致多點接地的地方出現，比如機柜與槽鋼的接觸，接地點是否為單條引下線（線徑大于16mm2，長度小于30米）到地樁或地網，部件連接（或焊接）點是否良好（銹蝕）等。
2、檢查DCS接地點與電氣地或避雷針引下線接地是否共用，距離是否符合要求，一般情況要求DCS接地與電氣地距離15米以上，與避雷針接地點15米以上。
3、測量DCS系統接地電阻是否小于
4、很多因素相關，如接觸良好，土壤濕度，導電率等，測量接地電阻可選用的儀器有搖表、鉗形表等。
No.4
Q: 日常維護時如何檢查DCS系統網絡？
A:
1、用網絡測試儀測試網線硬件是否正常，檢查交換機指示燈是否正常。
2、檢查監控“故障診斷”畫面是否有故障提示。
3、對每臺計算機使用“ping”命令檢查網絡是否正常，IP設置是否正確。
4、檢查網卡流控制是否關閉，網卡驅動安裝是否正常。
5、使用組態軟件自帶SCDIAGNOSE軟件檢測網絡情況。
No.5
Q: DCS系統維護如何做好防靜電?
A: 如果維護不注意，靜電可能對DCS卡件或通訊帶來不小影響，DCS維護過程中特別是在觸碰硬件卡件或通訊部件時應采取如下措施做好防靜電。
1．保持環境有一定的濕度。特別北方地區或在干燥的冬季，因靜電產生故障的事例要遠遠大于在東南沿海地區或其他季節，所以在一些重要場所，如計算機機房、實驗室、電子儀器的裝調車間應考慮保持一定濕度的問題，特別是對那些封閉形的空調房間，更應有一定控制濕度的設備。
2．鋪設防靜電地板，控制室和操作室均需鋪設防靜電地板。
3．在維護插扒卡件時或用手拿捏卡件時一定注意先對手釋放靜電，注意盡量避免用手直接觸碰卡件電子元件、面板電路和焊點。
4．卡件應存放在防靜電塑料盛放器或防靜電塑料袋中，并存放在卡件盒中。

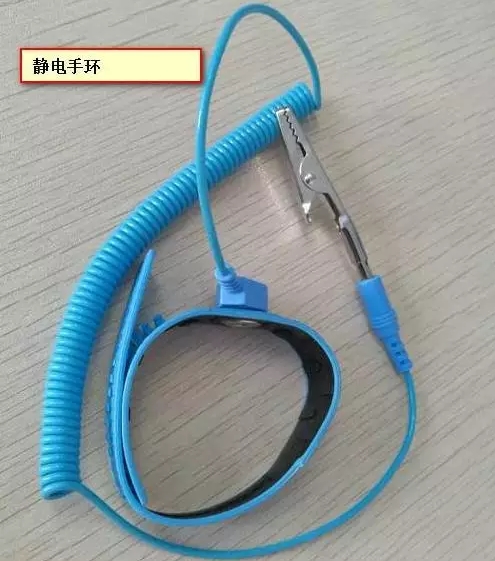

5．系統維護時還應注意佩帶DCS防靜電手腕。
No.6
Q: DCS日常維護時需要對哪些數據進行備份？
A: 需要對組態、PID參數、工藝參數（設定值）、系統安裝軟件、電腦驅動以及認為重要的趨勢、報表等數據進行備份。
No.7
Q: PRO軟件如何進行組態備份？
A: 打開新組態，點擊菜單“總體信息”→“備份數據”，選取備份路徑、取名、保存，即可將組態進行備份。注意：本備份操作不包含對監控歷史數據的備份（如歷史趨勢、歷史報表等），若還需對監控歷史數據進行備份，則將整個組態文件復制到移動存儲器即可。
No.8
Q: 大修后DCS系統如何上電，如何對DCS供電檢查？
A: DCS系統對供電質量有一定要求，大修后DCS上電應注意.
1、確認外部供電是否平穩，如檢修期間電壓不穩不要上電。
2、測試外部供電電壓是否符合198V-242V要求。
3、上電時按先總電源，再操作站，控制柜，外配柜順序上電(斷電則相反)。
4、上電后對DCS卡件故障報警、電壓故障報警、交換機和網絡檢查，對供電電壓測試。
5、用萬用表可檢查DCS每個機籠的5V、24V電壓，如低于5V、24V則不正常。如需對供電質量深入檢查，需用示波器或電能質量分析儀檢測分析。
^建議：系統維護負責人確認條件具備方可上電。應嚴格遵照上電步驟進行。
Q: PRO軟件如何進行組態備份？
A: 打開新組態，點擊菜單“總體信息”→“備份數據”，選取備份路徑、取名、保存，即可將組態進行備份。注意：本備份操作不包含對監控歷史數據的備份（如歷史趨勢、歷史報表等），若還需對監控歷史數據進行備份，則將整個組態文件復制到移動存儲器即可。
No.10
Q: AI、AO、DI、DO信號故障診斷方法步驟有哪些？
A: AI是模擬量輸入，AO模擬量輸出，DI數字量輸入，DO數字量輸出, 下面細細講解它們的故障診斷方案：

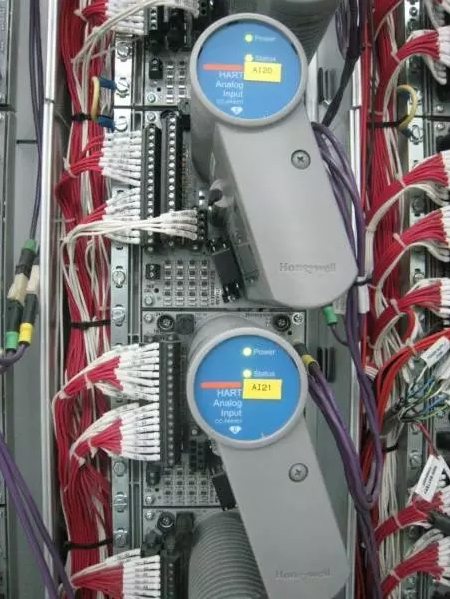

AI信號故障診斷
(1)先檢查DCS接線是否正確（內外供電接法不一樣）。再檢查DCS整個卡件是否故障（從系統報警），如有，更換DCS卡件。
（2）如DCS卡件正常，分別從安全柵前后送信號，判斷是安全柵故障？現場儀表故障？卡件通道故障還是系統故障。
（3）若是安全柵故障或是現場儀表故障，聯系現場維護班更換。
（4）若是卡件通道故障，更換通道并修改組態。
（5）若是系統故障，檢查軟件及信號是否有接地。
AO信號故障診斷
（1）檢查DCS整個卡件是否有故障（從系統報 警），如有，更換DCS卡件。
（2）若是DCS卡件正常，從DCS送0%-^信號，分別從安全柵前后量信號，判斷是安全柵故障？還是現場儀表故障還是通道故障。
（3）若是安全柵故障或現場儀表故障，聯系現場維護班更換。
（4）若是卡件通道故障，更換通道并修改組態。
DI信號故障診斷
（1）在DCS卡件上找到該點短接一下，根據信號燈指示或DCS監控畫面，判斷是卡件通道故障？現場信號有誤還是軟件故障。
（2）若是現場信號有誤，聯系現場維護班處理。
（3）若是卡件通道故障，更換通道并修改組態。
（4）若是軟件故障，檢查組態參數是否正確。
DO信號故障診斷
（1）在DCS監控畫面對該點賦值1或0，在卡件處根據信號指示燈或用萬用表量通斷，判斷是卡件通道故障，現場故障還是軟件故障。
（2）若是現場動作有誤，聯系現場維護班處理。
（3）若是卡件通道故障，更換通道并修改組態。
（4）若是軟件故障，檢查組態參數是否正確。
DCS案例分析一

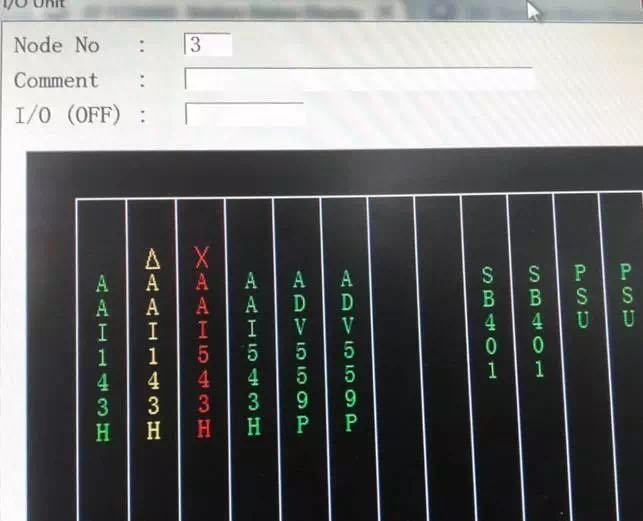

1.橫河系統：輸入卡件故障時，該卡上的所有點出現IOP報警，數據保持為故障前的值，流程圖畫面數據顏色變紅 ；輸出卡故障時，該卡上所有點出現OOP報警，輸出閥位為0%。
2.中控系統：輸入卡件故障時，該卡上的所有點出現TRA報警，數據保持為故障前的值，流程圖畫面數據顏色不變，但在數據前面出現個？；
輸出卡故障時，單表無報警信息，只有在系統報警畫面能看見卡件變紅，輸出閥位為0%。
硬件故障分析：
DCS系統中控制器卡件、網線、網卡、操作站等出現損壞造成的故障，這類故障一般比較明顯，在DCS系統報警畫面或控制柜就可以看到。它們多是由于線路接觸不良，使用時間長，元器件老化等原因所致。
DCS案例分析二

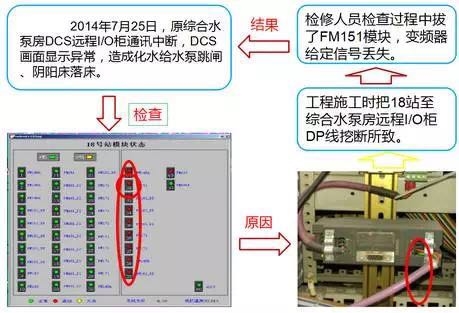

2014年7月25日，原綜合水泵房DCS遠程I/O柜通訊中斷，DCS畫面顯示異常，造成化水給水泵跳閘、陰陽床落床。
DCS案例分析三
分許匯總

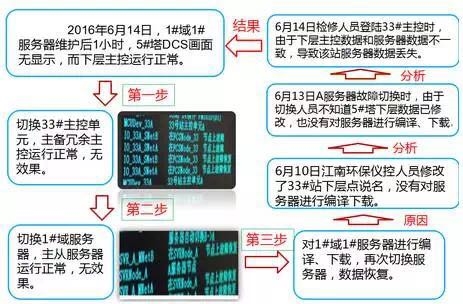

2016年6月14日，1#域1#服務器維護后1小時，5#塔DCS畫面無顯示，而下層主控運行正常。
DCS案例分析四
分許匯總

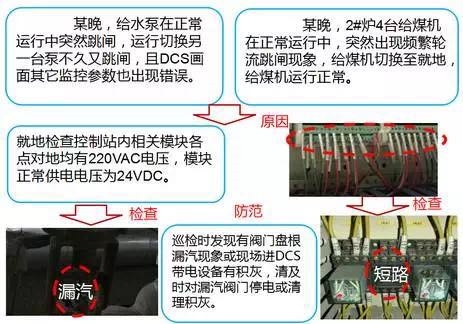

案例: 某晚，給水泵在正常運行中突然跳閘，運行切換另一臺泵不久又跳閘，且DCS畫面其它監控參數也出現錯誤。
案例：某晚，2#爐4臺給煤機在正常運行中，突然出現頻繁輪流跳閘現象，給煤機切換至就地，給煤機運行正常。
