發送罐上引方式輸送
1. 原理：

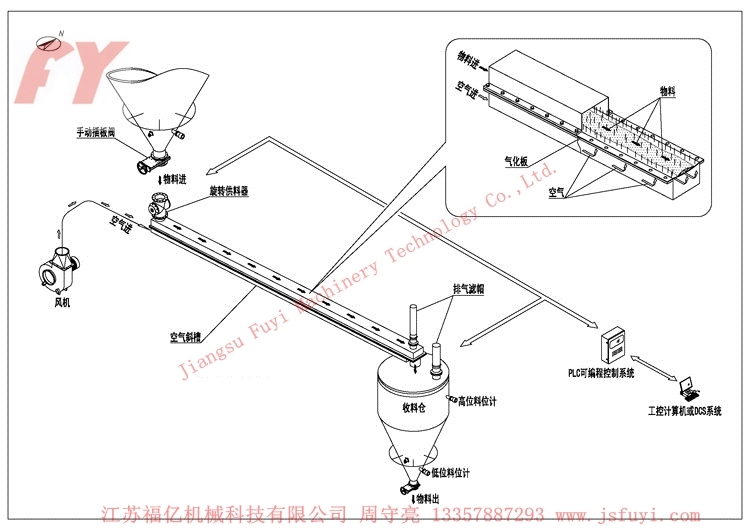

物料裝入密閉的發送罐后，壓縮空氣由發送罐的頂部、底部流化板和增壓氣處進入，空氣通過透氣隔層，使物料強烈“沸騰”呈流態化。由于發送罐內壓力的作用，使流態化的物料經內置輸料管送出。
2. 適用物料：
它具有輸送平穩、混合比高的特點，廣泛用于較低比重的粉粒狀物料的輸送，如藥粉、水泥、煤灰、粘土粉、面粉、碳酸鈣、石灰石粉、碎豆皮粉、稻殼粉等。

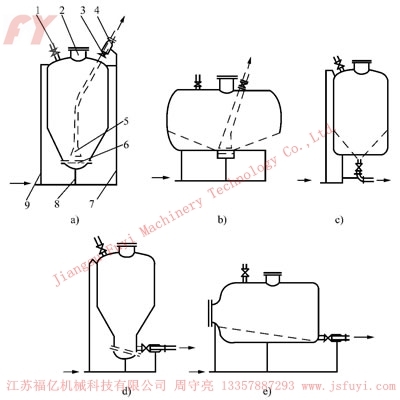

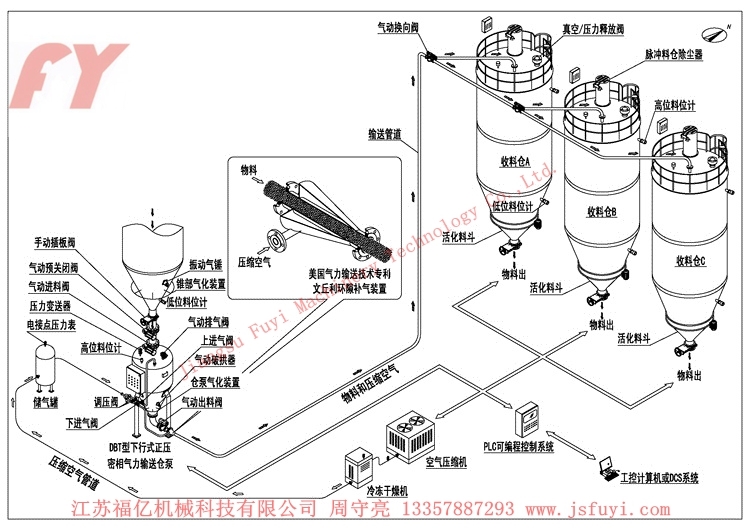

沸騰式氣力輸送裝置可根據發送罐底部流化板的結構、材質、安裝位置來設計輸料管的出料方式。按發送罐上的出料位置，大致分上引式、和側引式。由于發送罐內物料的流化狀態不同會造成輸料管的不穩定性，輸送能力、混合比等參數也會發生相應變化。根據實驗表明，在輸送距離不長的情況下，采用上引式較好。輸送管鉛直上升高度應保持在5m以上，使物料從加速流動進入穩定流動。
上引沸騰式發送罐，其流化板在發送罐的底部，輸料管下部擴口管安裝在流化板的上方適當位置，上端由發送罐的頂部垂直向上，增壓噴射器安裝在出口處的管道上。壓縮空氣共分三路進入：一路從發送罐的頂部處進氣，使器頂很快形成背壓，將物料向下推送；二路為主氣源從發送罐底部的進氣管進入流化板，并通過截止閥門調節風量；三路由進氣管進入增壓噴射器，進行二次補氣，補氣量的大小可調節控制料氣混合比。當發送罐內的壓力值達預先設定值時，輸料閥快速打開，高濃度的氣料混合流進入輸料管，順利地輸送出去。
側引沸騰式發送罐,其流化板為傾斜布置，輸料管在發送罐的側面，物料沿著流化板的傾斜方向輸送，這種發送罐結構形式分立式和臥式兩種，臥式常用于散裝物料罐車。
|

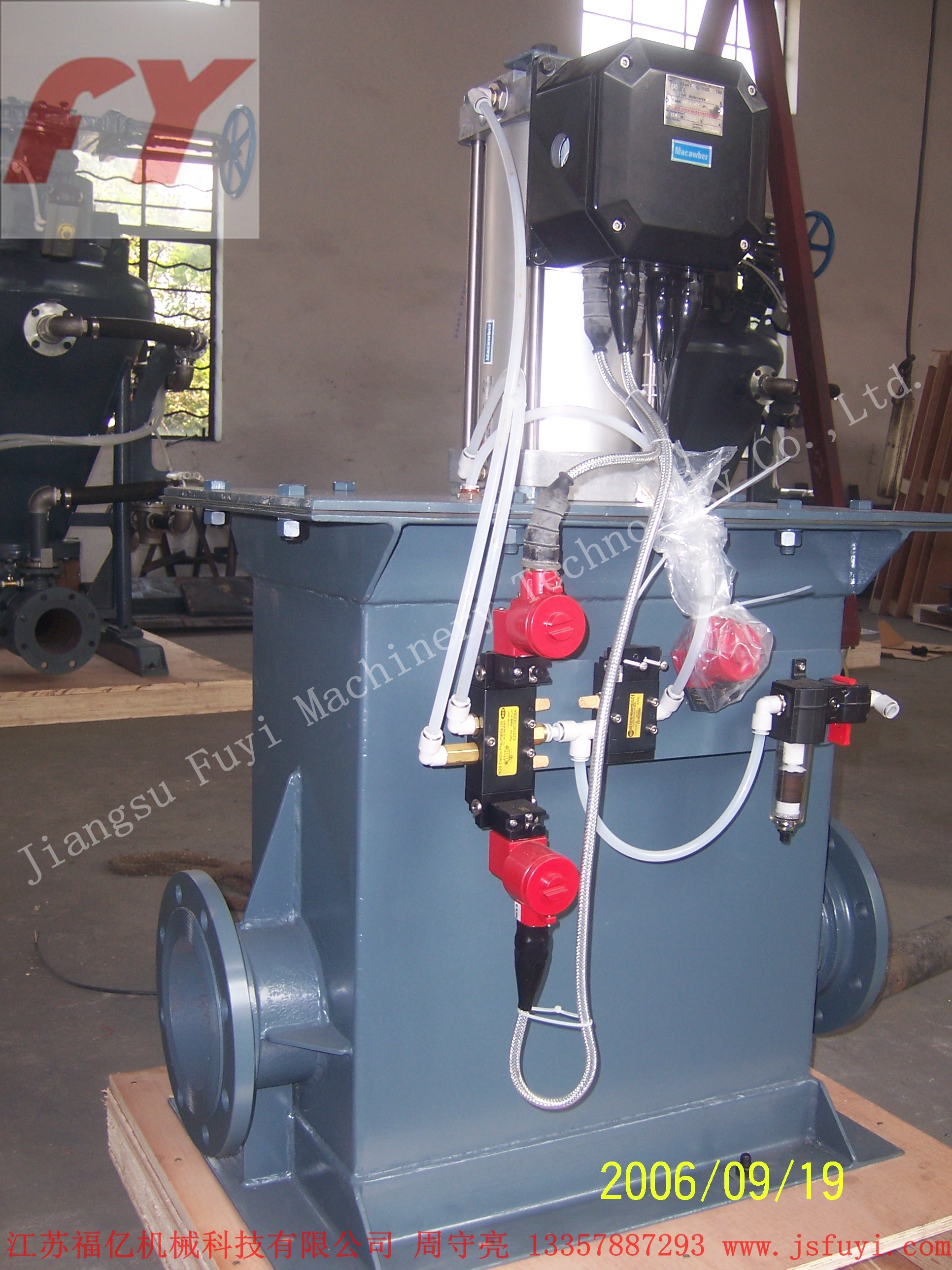

序號 |
名稱 |
規格及參數 |
序號 |
名稱 |
規格及參數 |
|
1 |
發送罐容積/m3 |
0.1-10.0 |
5 |
工作壓力/MPa |
0.1-0.4 |
|
2 |
輸送能力/t.h-1 |
1-50 |
6 |
氣源壓力/MPa |
≤0.6 |
|
3 |
輸送距離/m |
＜1000 |
7 |
耗氣量/m3 |
1-35 |
|
4 |
提升距離/m |
＜50 |
8 |
進料閥組合/臺 |
2-3 |
|
|
立式罐體錐角 |
35-70° |
|
卸料點個數 |
現場要求 |

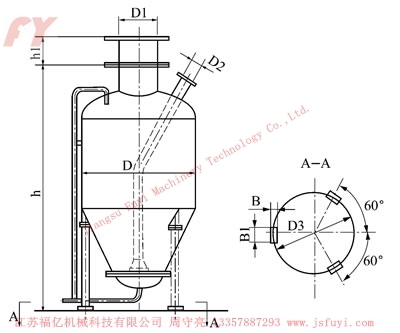

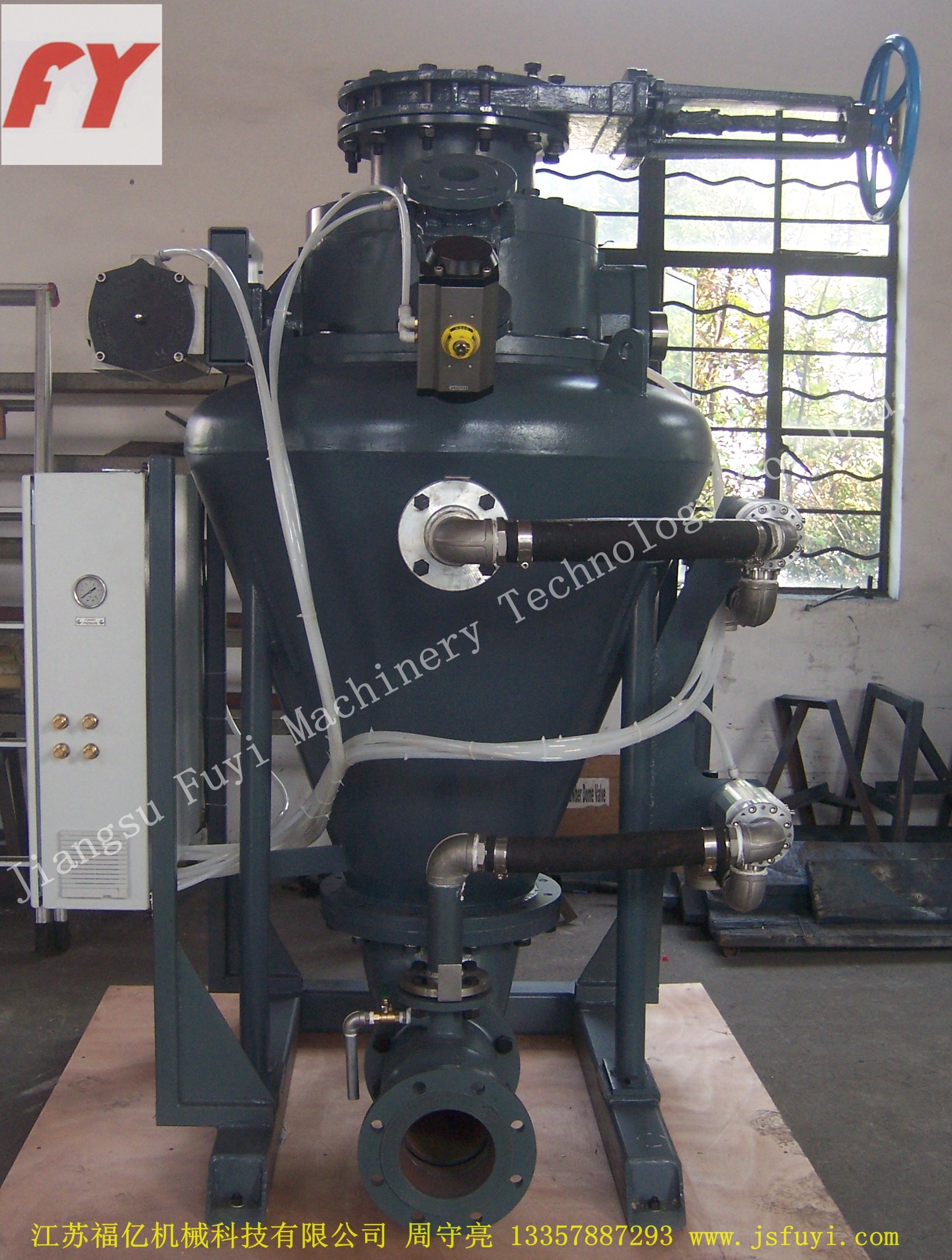

4. 上引式發送罐系列尺寸
型號
容積/m3
D
D1
D2
D3
h
h1
B*B1
CHP-1
0.1
500
150
40
40
1320
100
100*160
CHP-2
0.2
600
150
40
40
1320
100
100*160
CHP-4
0.4
800
200
60
50
1880
100
120*180
CHP-6
0.6
1000
200
80
65
2030
120
120*180
CHP-10
1.0
1000
250
80
65
2230
120
120*180
CHP-20
2.0
1400
250
125
80
2690
120
160*220
CHP-40
4.0
1800
300
150
100
3240
150
160*220
